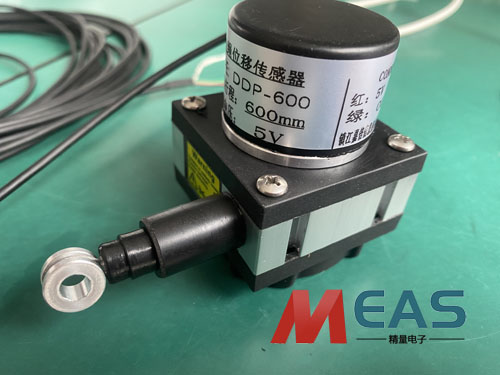

拉繩位移編碼器轉速測量用一個零位信號也能測

            拉繩位移編碼器增量式測量只能輸出脈沖，不能自己記數，后續要有后續電路處理計數這一塊，也可以用PLC、變頻器、DSP、FPGA/CPLD或單片機什么的處理。編個記數的程序，轉速測量用一個零位信號也能測，在是在電機旋轉一周內的位置分辨是得用主信號AB了。信號AB是一樣的，只是相位上相差1/4T（90度相位差）�？梢杂脕磉M行調頻。不同計數方法的位移編碼器要能夠讀取，絕對式編碼器輸出的是格碼，格雷碼轉成自然二進制碼直接就知道數了，不用后續計數器。要是并口的話，信號線多些，可以用口線直接讀出位置信息。編碼器速度測量可能受各種設備誤差影響，包括儀器誤差，相位誤差和插值誤差。

　         拉繩位移編碼器的儀器誤差包括編碼器中的機械缺陷和編碼盤或分劃板上的刻度誤差。與儀器有關的誤差包括基板的平直度，傳感器定位精準度以及編碼器和電機軸之間同心度是不是一致的，相位誤差源于脈沖或讀數之間信息傳遞缺失造成的。正交編碼器只讀取一個或兩個通道（A和B）上信號的邊沿，并在這些讀數之間不傳送信息。相位誤差只是固定的測量步驟的±1/2或計數。
