液壓油缸內置式位移傳感器是濟南精量電子應用“磁致伸縮”技術研制而成。已在國際范圍內廣泛應用于測量精度高和測量可靠的液位、位移測量系統。它具有高精度、高穩定性、重復性好、穩定可靠、非接觸式測量、壽命長、安裝方便、使用壽命長等特點�？蛇x多種信號輸出方式，并具有反向極性保護功能，可輸出真正的絕對位置信號，而不是比例的或需要再放大處理的信號，不存在信號漂移或變值的情況，因此不必像其它液位、位移傳感器一樣需要定期標定及維護；選擇絕對值信號即使電源斷電后重新連接也不會對數據接收造成問題，更無須重新歸回零位。是石油、化工、電力、制藥、食品、飲料、工程機械等行業的各種液罐的液位、機械位移的測量及控制。

液壓油缸內置式位移傳感器選型參數：

1．液位量程范圍（mm）80, 150,300, 500, 800, 1000, 1200, 1500, 2000, 2500, 2800、3000,3500, 4000, 4500, 5000 ，10000，18000(可根據用戶要求定制)

2、位移量程范圍（mm）80, 150,300, 500, 800, 1000, 1200, 1500, 2000, 2500, 2800、3000,3500, 4000, 4500, 5000 (可根據用戶要求定制)

3、輸出形式/工作電壓：

3.1模擬輸出信號： 0～5V/+24VDC+10%、0～10V/+24VDC+10%、（-5～+5）V/+15VDC+10%、（-10～+10）V/+15VDC+10%或4-20mA/+24VDC+10%

3.2異步通訊二進制數字信號（RS485）；SSI信是號。

4、工作溫度：T1：0～70℃ T2：-25～+80℃ T3：-40～+85℃

5、儲存溫度：-40～100℃

6、紋波：低噪音環境 小于2mVrms

伺服工作狀態（80～1600mm）小于6mVrms

伺服工作狀態（1600～5000mm）小于10mVrms

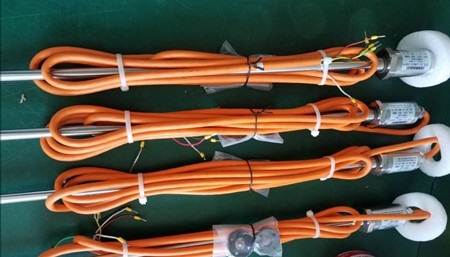

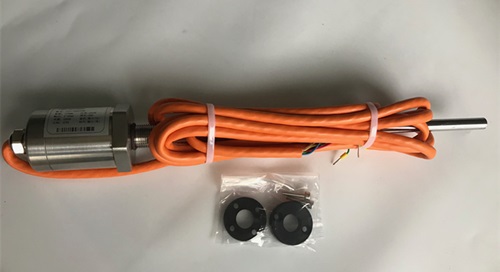

液壓油缸內置式位移傳感器主要由測桿、電子倉和套在測桿上的非接觸的浮球或磁環（內裝有磁鐵）組成。測桿內裝有磁致伸縮管（波導管），測桿由不導磁的不銹鋼管制成，性能可靠保護了波導管。工作時，由電子倉內電子電路產生起始脈沖，此起始脈沖在波導管中傳輸時，同時產生沿波導管方向前進的旋轉磁場，當這個磁場與磁環中的永久磁場相遇時，產生磁致伸縮效應，使波導管發生扭動，這一扭動被安裝在電子倉內的拾能機構所感知并轉換成相應的電流脈沖，通過電子電路計算出兩個脈沖之間的時間差，即可精確地測出被測介質的液位高度或機械位移量。
